跨物理主機的虛擬機的群集（也稱為跨機箱的群集）通過在單獨 ESXi 主機上放置群集節點來防止在物理機上發生軟件和硬件故障。此配置需要使用光纖通道 SAN 上的共享存儲器作為仲裁磁盤。

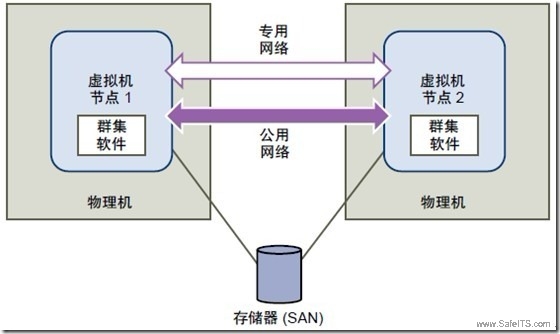

下圖顯示了跨機箱的群集的設置。
兩個不同物理機（ESXi 主機）上的兩個虛擬機運行群集軟件。
虛擬機共享專用網絡連接（用于專用檢測信號）和公用網絡連接。
每個虛擬機均連接到共享存儲器，此存儲器必須位于 SAN 上。
此設置可以顯著降低硬件成本
可以擴展跨機箱的群集模型，并在多個物理機上放置多個虛擬機。例如，可以將四個各包含兩個物理機的群集與兩個各具有四個虛擬機的物理機相整合。

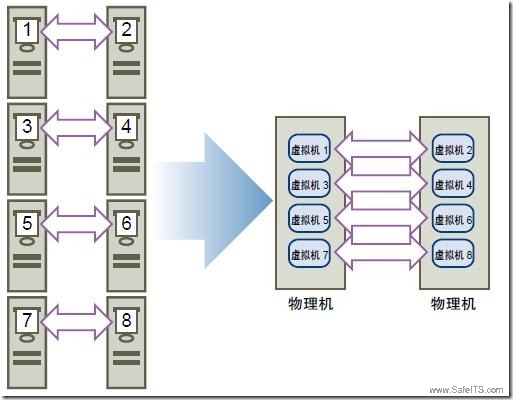

下圖顯示如何將四個雙節點群集從八個物理機移動到兩個物理機。
言歸正傳，下面開始我們的測試
兩個節點分別在兩臺不同的ESXi上，使用iSCSI存儲，兩臺ESXi都能訪問到。

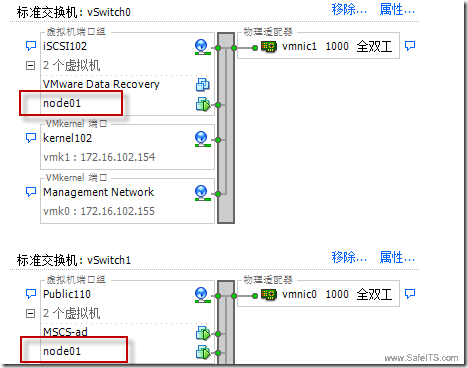

Node01所在ESXi的網絡配置如圖：
Node02所在ESXi的網絡配置如圖：

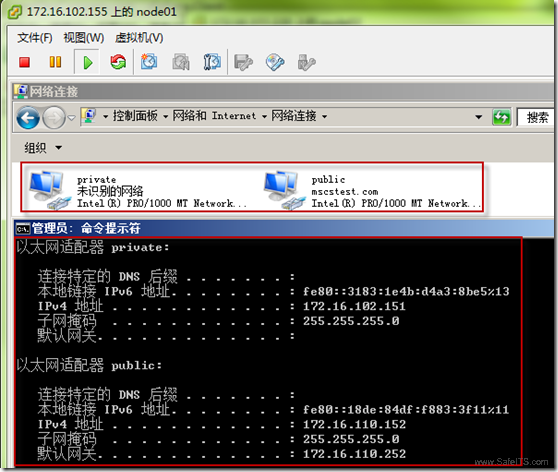

Node01兩塊網卡配置和IP如圖：
Node02的兩塊網卡的配置和IP，如圖：

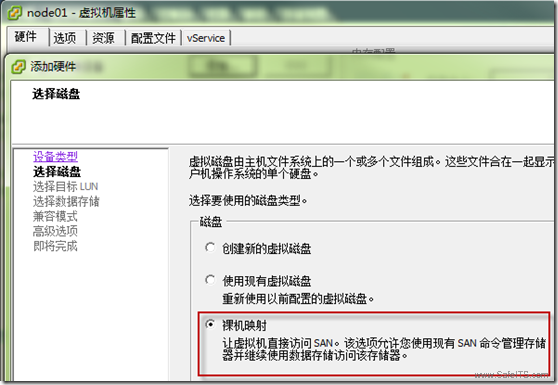

在Node01上添加硬盤，選擇“裸機映射”

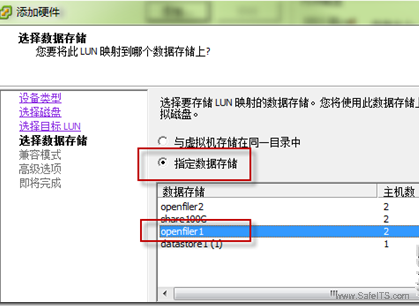

選擇存放指針文件的存儲位置（一定要共享的）

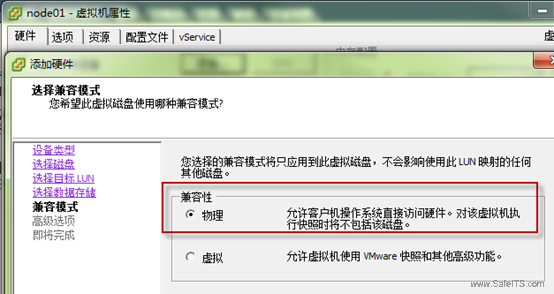

選擇“物理”兼容性

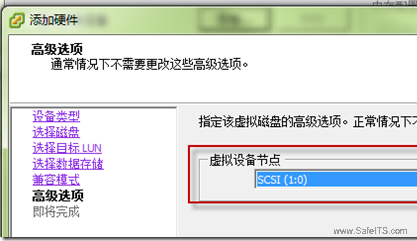

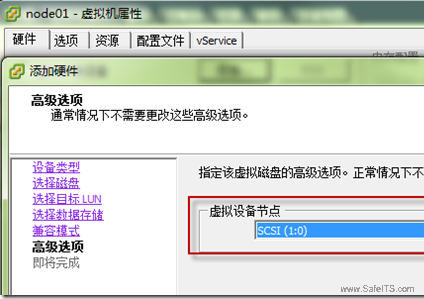

節點不能使用SCSI0 ，必須使用SCSI 1 ，這里選擇SCSI (1:0)
兩塊盤添加后，注意選擇SCSI 1適配器，更改SCSI總線共享類型為“物理”

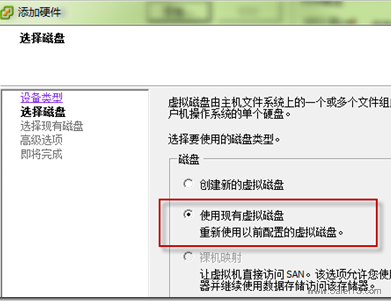

隨后在Node02上添加硬盤，選擇“使用現有虛擬磁盤”

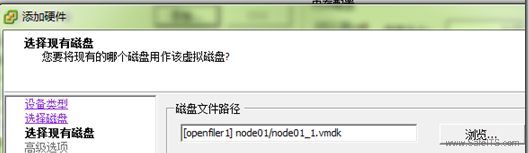

找到Node01做RDM時生成的指針文件的路徑
節點同樣要使用SCSI 1

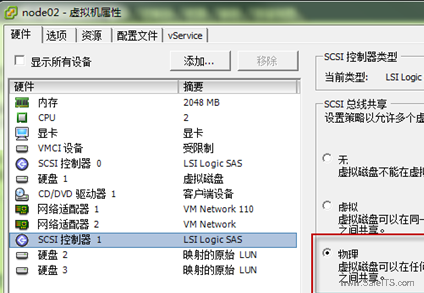

同樣的方式添加兩塊硬盤后，記住要該SCSI 1控制器的總線共享為“物理”

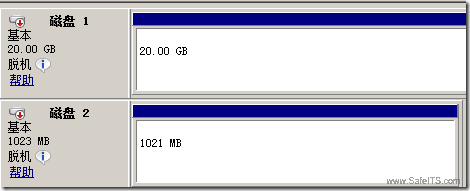

隨后在Node01上初始化兩塊盤并分配盤符，然后將硬盤“脫機”

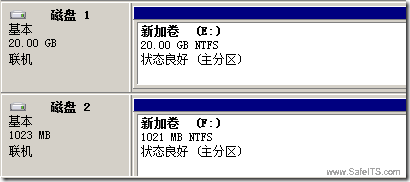

啟動Node02，發現自動掛上了那兩塊盤。
隨后在Node01，Node02上安裝故障轉移群集功能。

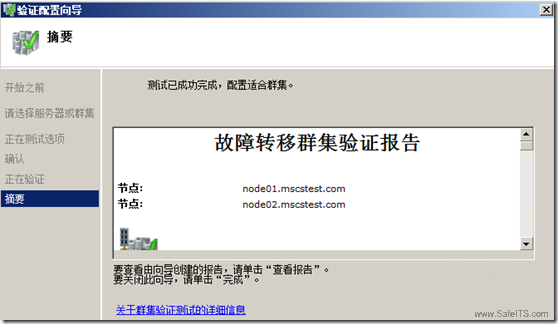

然后驗證群集測試：
