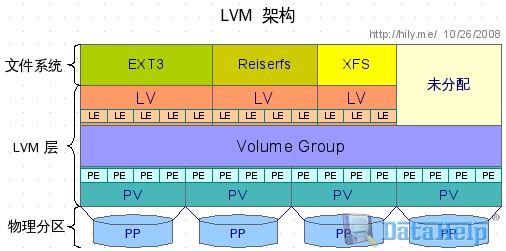

一. LVM 架構
1.基本概念介紹：
- PP，物理分區（Physical Partition），如硬盤的分區，或 RAID 分區。
- PV，物理卷（Physical Volume），是 PP 的 LVM 抽象，它維護了 PP 的結構信息，是組成 VG 的基本邏輯單元，一般一個 PV 對應一個 PP。
- PE，物理擴展單元（Physical Extends），每個 PV 都會以 PE 為基本單元劃分。
- VG，卷組（Volume Group），即 LVM 卷組，它可由一個或數個 PV 組成，相當于 LVM 的存儲池。
- LE，邏輯擴展單元（Logical Extends），組成 LV 的基本單元，一個 LE 對應一個 PE。
- LV，邏輯卷（Logical Volume），它建立在 VG 之上，文件系統之下，由若干個 LE 組成。
2. LVM 原理分析
LVM 在每個物理卷（PV）頭部都維護了一個MetaData，叫做卷組描述域（VGDA，Volume Group Description Area），每個VGDA中都包含了整個VG（Volume Group）的信息，包括每個VG的布局配置、PV 的編號、LV的編號，以及每個PE到LE的映射關系。同一個VG中的每個PV頭部的信息是相同的，這樣有利于發生故障時進行數據恢復。
LVM 對上層文件系統提供 LV 層，隱藏了操作細節。對文件系統而言，對 LV 的操作與原先對 Partition 的操作沒有差別。當對 LV 進行寫入操作時，LVM 定位相應的 LE，通過 PV 頭部的映射表，將數據寫入到相應的 PE 上。
LVM 實現的關鍵在于在PE 和LE間建立映射關系，不同的映射規則決定了不同的LVM存儲模型。LVM 支持多個PV的Stripe和Mirror，這點和軟RAID的實現十分相似。
LVM 對上層文件系統提供抽象層，隱藏了操作細節，對文件系統而言，對LV的操作與原先對分區（ Partition）的操作沒有差別。當對LV進行寫入操作時，LVM定位相應的LE，通過PV頭部的映射表，將數據寫入到相應的PE上。
3. LVM 優缺點分析
（1）LVM優點：
- 文件系統可以跨多個磁盤，因此大小不會受物理磁盤的限制。
- 可以在系統運行狀態下動態地擴展文件系統大小。
- 可以增加新磁盤到 LVM 的存儲池中。
- 可以以鏡像的方式冗余重要數據到多個物理磁盤上。
- 可以很方便地導出整個卷組，并導入到另外一臺機器上。
（2）LVM缺點
- 在從卷組中移除一個磁盤時必須使用 reducevg，否則會出問題。
- 當卷組中的一個磁盤損壞時，整個卷組都會受影響。
- 僅支持有限個文件系統類型的減小操作（ext3不支持減少文件系統大小的操作）。
- 因?yàn)榧尤肓祟~外的操作，存儲性能會受影響（使用 Stripe 的情況另當別論）
4. 使用LVM的基本步驟
（1）在物理分區（PP）上創建物理卷（PV）
- pvcreate /dev/sda1 //將傳統分區變?yōu)長VM中的物理卷
（2）在創建卷組（VG）
- vgcreate vg /dev/sda1 //將（1）中創建的物理卷加入卷組vg來完成卷組的創建
（3）從 VG 中分配空間，創建邏輯卷（LV）
- lvcreate -L 20G -n data vg //從卷組vg中創建大小為20G，名稱為data的邏輯卷分區
- mke2fs -j /dev/vg/data //將LV格式化為ext2文件系統類型
- mount -t reiserfs /dev/vg/data /mnt/
